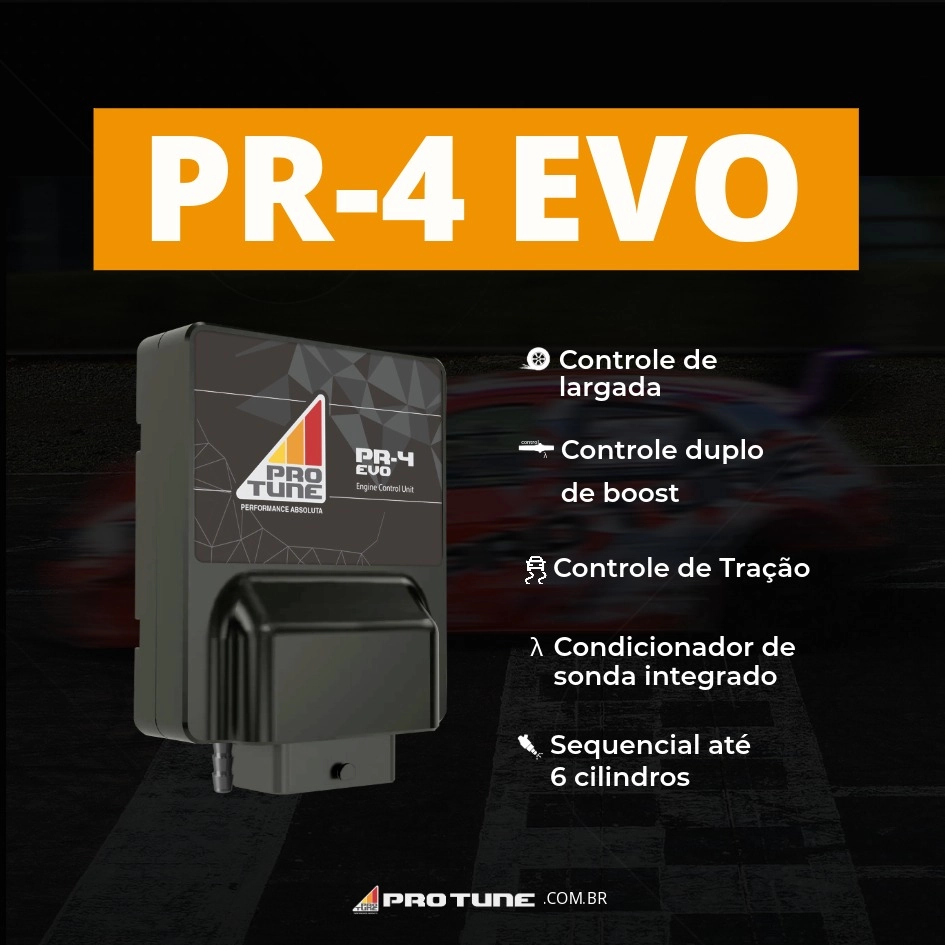

Injetores
Saídas para injetores (4,5 A): 6
Suporte a injeção sequencial até 6 cilindros
Compatível com injetores de alta impedância e sistema Peak & Hold para baixa impedância.
Ignição
Saídas de ignição*: 6
*Para bobinas com driver de ignição integrado.
Até 6 cilindros em ignição sequencial
Saídas auxiliares
Total de saídas auxiliares: 7
Saídas configuráveis (3 A): 4
Saídas configuráveis (5 A): 2 *
Saída temporizada: 1
*Saídas ETC+ e ETC- dedicadas ao controle de borboleta eletrônica.
As saídas podem ser atribuídas a funções como controle de boost, marcha lenta, válvulas de purga, ventiladores, bombas adicionais e outros sistemas auxiliares.
Entradas
Total de entradas: 10
Entradas configuráveis com função analógica (5 V): 9
Entradas com pull-up (2k7 ohm, 5 V): 6
Entradas digitais (0,5 – 6500 Hz): 2
Entrada específica para rotação (Hall ou indutivo): 1
Sensor MAP integrado: 1 *
*Sensor padrão de 400 kPa, com opção de upgrade para 700 kPa.
Suporte total aos canais do usuário (firmware TDL 4.3) para leitura e mapeamento de sensores personalizados.
Comunicação
Protocolo CAN: 100 a 1000 kbps para integração com dashboards, módulos auxiliares e dispositivos compatíveis.
Protocolo serial: 115.2 / 500 kbps.
Porta USB para comunicação direta com o Pro Tune Workbench PRO.
Suporte a CAN customizável para integração com sistemas externos e redes proprietárias.
Características mecânicas
Dimensões (A × C × L): 123 × 93 × 40 mm
Peso: 396 g
Conector: Molex automotivo 48 vias (à prova d’água)
Material do case: Alumínio usinato
Acabamento: Pintura eletrostática preta
Temperatura de operação: −10 °C a 105 °C
Construção reforçada, ideal para ambientes de competição e uso extremo.
Características elétricas
Tensão de operação: 7 a 22 V
Consumo máximo: 5 A @ 12 V
Proteções internas contra inversão de polaridade e sobrecorrente.
Pinout
A PR-4 EVO utiliza um conector automotivo Molex 48 vias com sistema de identificação alfanumérico.
As colunas são identificadas por letras de A a M e as linhas por números de 1 a 4.
Todos os cabos do pré-chicote Pro Tune são identificados por impressão contínua em seu encape, garantindo fácil montagem e manutenção.
