O que é

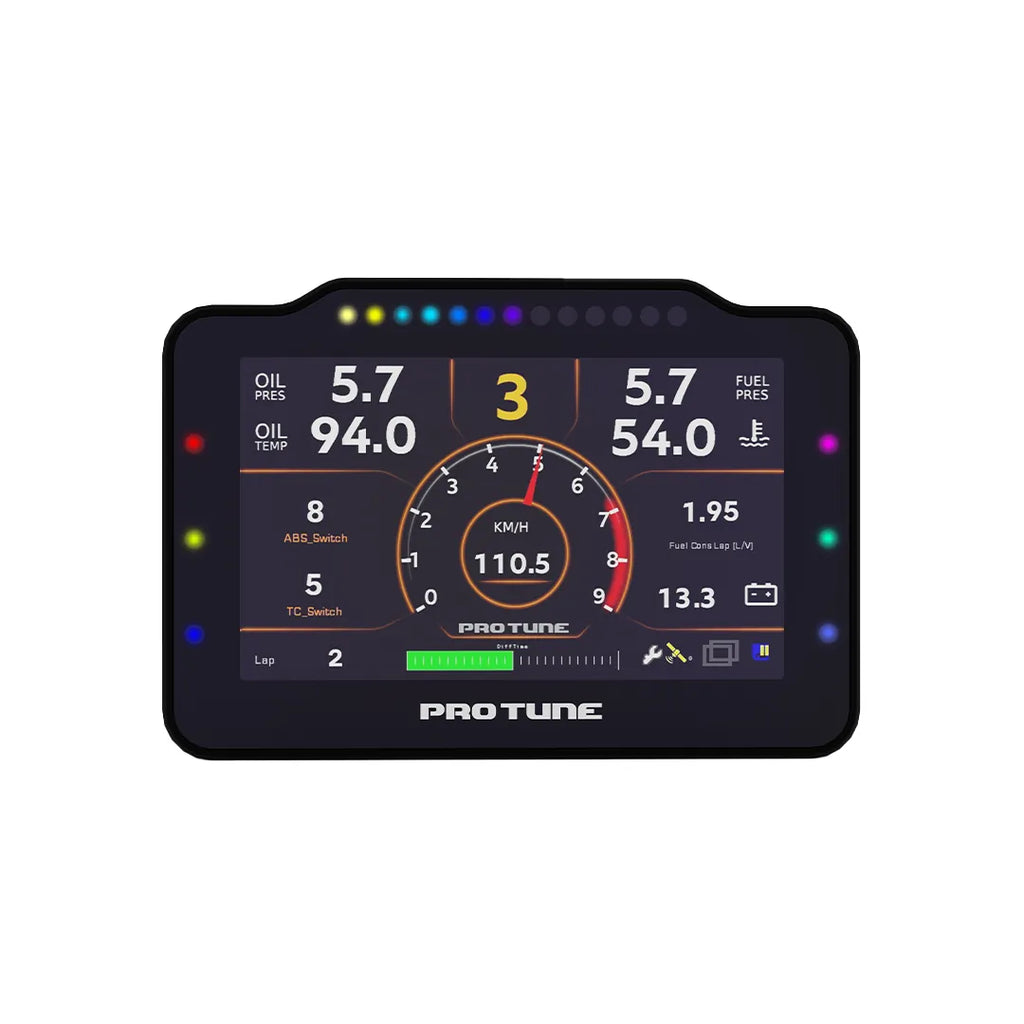

O TDL 5 EVO é o sistema de telemetria e aquisição de dados mais avançado da Pro Tune. Combina painel digital, data logger e shift light em uma única unidade com tela capacitiva de 5 polegadas, GPS interno de 100 Hz e mais de 2.000 canais pré-cadastrados. Pode operar de forma 100% autônoma ou integrado às ECUs Pro Tune e a outros equipamentos do automobilismo via CAN, K-Line ou Serial.
Para quem é
Indicado para pilotos e equipes que competem em rally, track day, arrancada e provas de longa duração, e para preparadores que precisam de aquisição de dados confiável para análise de performance.
Funções principais
- Aquisição de dados de até 600 canais a 100 Hz, gravados em cartão SD de até 32 GB
- GPS interno de 100 Hz com antena externa
- Acelerômetro e giroscópio de 3 eixos (até 4G)
- Sensor de luz para ajuste automático de brilho da tela
- Modo standalone com 40 canais via sensor + 20 canais de uso geral
- Mais de 40 pistas pré-cadastradas com setores e diff time em tempo real
- Até 30 marcações por pista no modo referência
- Até 4 perfis de piloto configuráveis
- Função de tela especial acionada por condição (warning, shift light)

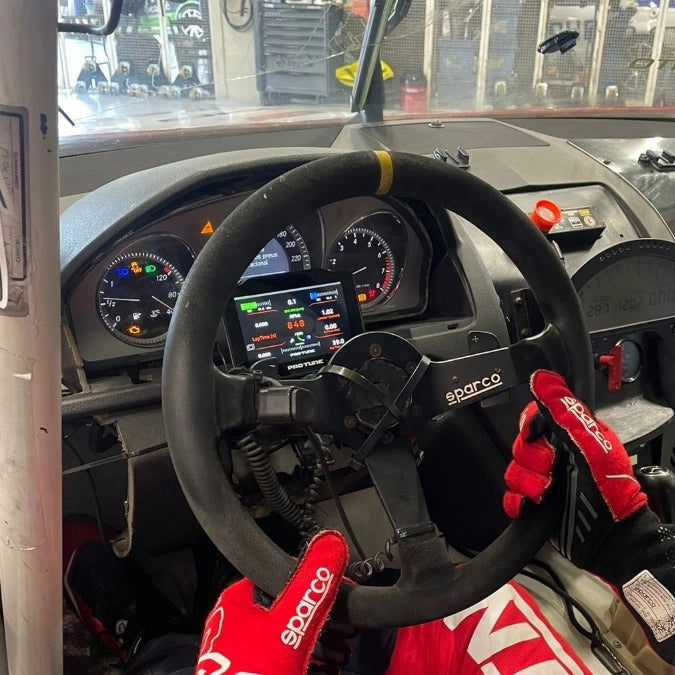

- LEDs laterais 100% configuráveis
- Interface em português, inglês e espanhol
Especificações técnicas
Características mecânicas
| Part Number | 29660 |
|---|---|
| Dimensões | 140 × 97 × 40 mm |
| Peso | 524 g |
| Carcaça | Alumínio usinado com anodização |
| Tela | 5 polegadas, capacitiva, sensível ao toque |
| Luminância | 1.000 nits (cd/m²) |
| Temperatura de operação | -10 °C a 70 °C |
Conectores
| Conector principal | Tyco SS 1.0, 26 vias |
|---|---|
| Conector auxiliar | MIKE 8 vias fêmea |
Características elétricas
| Alimentação | 8 V a 18 V |
|---|---|
| Consumo (LEDs apagados) | 250 mA @ 12 V |
| Consumo (LEDs acesos, branco) | 650 mA @ 12 V |
| Saída para sensores | 5 V no chicote |
Entradas e sensores
| Entradas analógicas | 8 (sendo 4 compartilhadas como digitais) |
|---|---|
| Entrada de rotação | 1 dedicada |
| GPS | 100 Hz, antena externa (3,3 V) |
| Acelerômetro | 3 eixos, até 4G |
| Giroscópio | 3 eixos |
| Sensor de luz | Ajuste automático de brilho |
| Datalog | Cartão SD até 32 GB |
Comunicação
| CAN | 2 protocolos, 100 kbps a 1 Mbps, resistor de terminação externo |
|---|---|
| Serial | Até 115,2 kbps / 500 kbps |
| K-Line / ISO | 5 bps a 57.600 bps |
Software
- Pro Tune Dash Editor — customização de telas, alarmes e comunicações do TDL
- Pro Tune Workbench PRO — calibração de motor com gráficos em tempo real
- Pro Tune Analyzer — análise de dados (gráficos, histogramas, relatórios)
Perguntas frequentes
Qual a diferença entre o TDL 5 EVO e o TDL 7 EVO?
Compartilham o mesmo conjunto de funções, protocolos e canais. A principal diferença está no módulo de GPS: o TDL 7 EVO conta com dead-reckoning nativo e maior resistência a interferências. O TDL 5 EVO é a opção ideal para cockpits enxutos de rally e track day, entregando toda a performance de telemetria em um formato compacto.
O TDL 5 EVO funciona sem uma ECU programável?
Sim. Em modo standalone, oferece 40 canais configuráveis via sensores próprios mais 20 canais de uso geral. Quando integrado a uma ECU Pro Tune via CAN, libera os mais de 2.000 canais cadastrados.
Preciso comprar antena GPS externa?
O GPS é integrado, mas a antena é externa e acompanha o produto. Alimentação da antena: 3,3 V.
Quais ECUs são compatíveis?
Todas as ECUs Pro Tune via CAN, e ECUs de outros fabricantes que utilizem CAN, K-Line ou Serial nos padrões do automobilismo.
Tem garantia e suporte técnico?
Sim. Suporte técnico Pro Tune e garantia conforme política comercial.
