O que é o Connect Box CB-1204

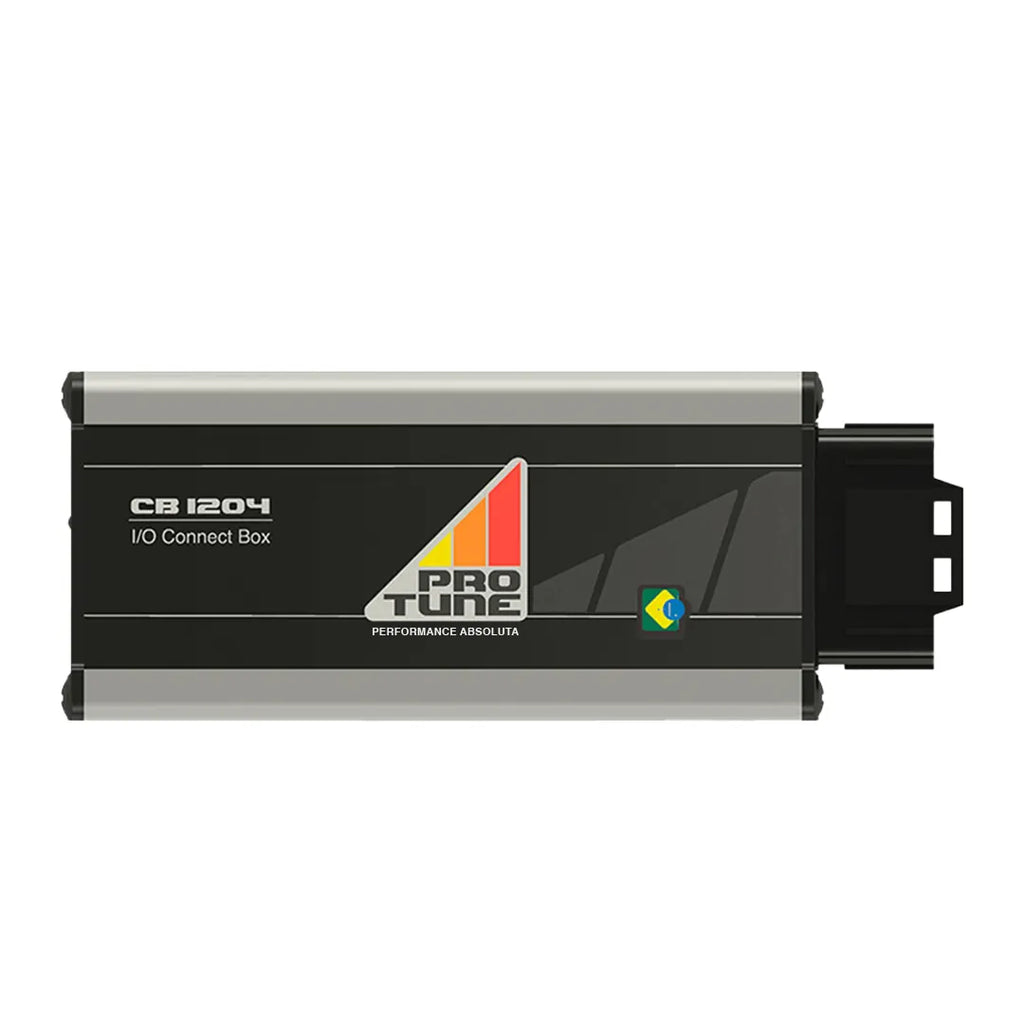

O Connect Box CB-1204 é um multiplicador de entradas via CAN da Pro Tune. Unidade de instrumentação autônoma com 12 entradas (8 analógicas + 4 digitais), 6 condicionadores de termopar tipo K integrados, 4 saídas e datalog interno de 4 MB. Pode operar sozinho, junto a um TDL ou integrado a uma ECU Pro Tune, expandindo os canais disponíveis sem qualquer hardware adicional.
Para quem é
Indicado para projetos que precisam de mais entradas do que a ECU oferece nativamente — especialmente motores com múltiplos termopares de escape (EGT), sensores de pressão adicionais ou instrumentação de embarcações, geradores e máquinas agrícolas. Suporta até 4 CB-1204 em paralelo nos produtos PR-4 EVO e PR-8.
Características
- Configuração via Pro Tune Workbench ou tela do TDL
- Alimentação direta pela USB para configuração em bancada
- 6 condicionadores de termopar tipo K integrados (-200 °C a 1370 °C)
- Datalog interno de 4 MB a até 50 Hz
- Integração total com TDL, PR-4 EVO e PR-8
- Possibilidade de usar os canais diretamente nas ECUs Pro Tune
- Até 4 CB-1204 em cascata (PR-4 EVO e PR-8)
- Aplicações além do motorsport: embarcações, geradores, máquinas agrícolas e industriais
Especificações técnicas
Entradas e saídas
| Entradas analógicas | 6 × (0–5 V) + 2 × (0–12 V) |
|---|---|
| Entradas digitais | 4 × frequência (0,5–6500 Hz) |
| Termopares | 6 × tipo K, -200 °C a 1370 °C (junta fria interna) |
| Saídas | 2 × PWM 2 A + 2 × PWM 5 A |
Características elétricas
| Part Number | 28760 |
|---|---|
| Alimentação | 7 V a 22 V |
| Consumo | 90 mA @ 12 V |
| Datalog interno | 4 MB a até 50 Hz |
Comunicação
| CAN | 1 (resistor de terminação externo) |
|---|---|
| Serial | 1 |
| USB | 1 (configuração e alimentação em bancada) |
Características mecânicas
| Carcaça | Alumínio anodizado, leve e compacto |
|---|---|
| Conector | 36 vias à prova d'água |
| Dimensões | 149 × 58 × 31 mm |
| Peso | 200 g |
| Temperatura de operação | -10 °C a 105 °C |
| Proteções | Inversão de polaridade, transiente de alimentação e CAN |
| Resistência | Respingos d'água e poeira |
